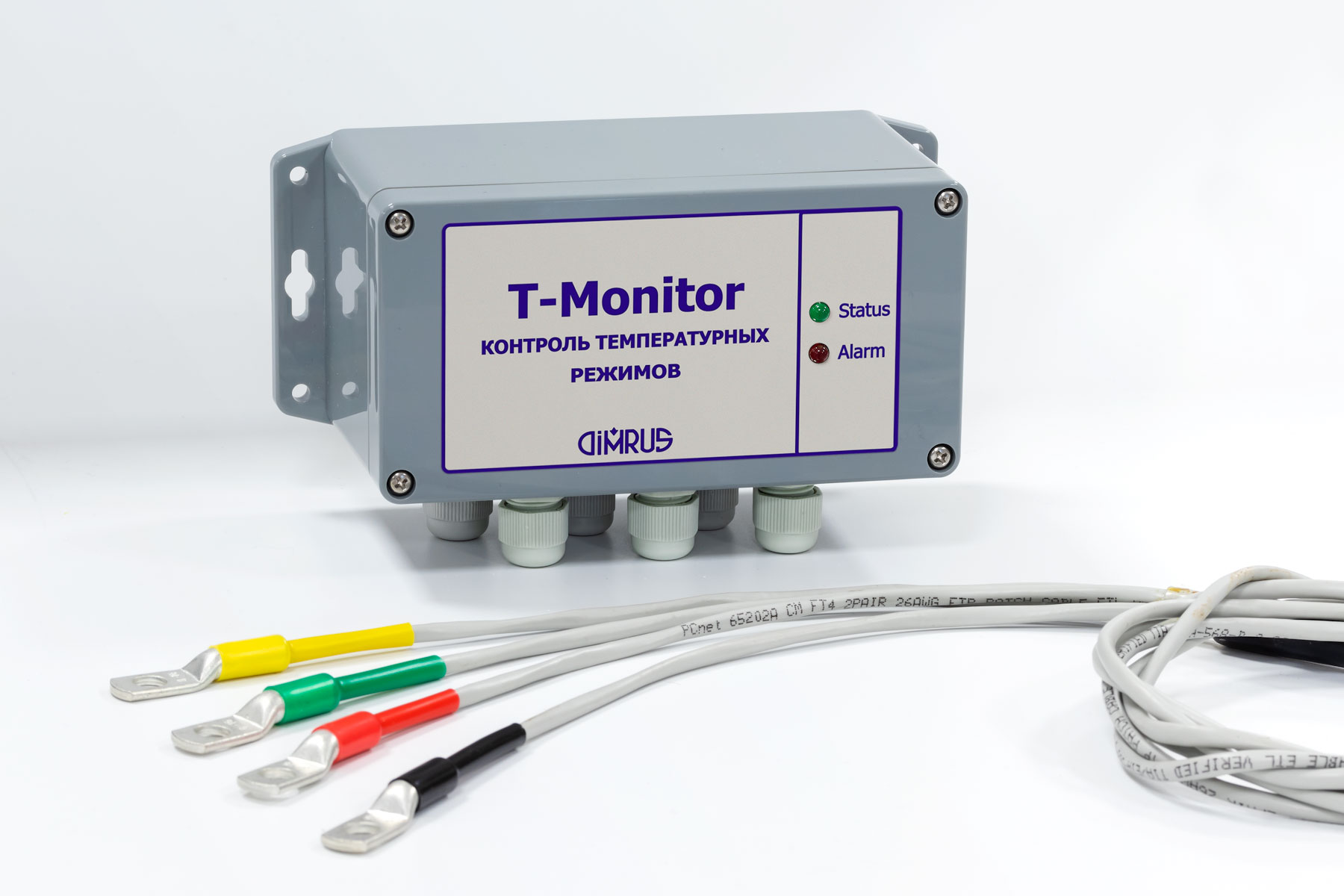

Система Т-Monitor для контроля температурных режимов электротехнического оборудования
Универсальная система марки T-Monitor предназначена для осуществления непрерывного контроля температуры различного электротехнического и технологического оборудования.
Благодаря использованию в системе T-Monitor изолированных первичных датчиков с ее помощью можно контролировать температуру элементов электротехнического оборудования, находящихся под рабочим напряжением до 0,4 кВ.
Конструктивное исполнение первичных датчиков температуры внутри кабельных наконечников и использование стандартной трехфазной цветовой маркировки удобно при контроле температуры элементов трехфазного оборудования.
При помощи одного группового комплексного датчика контролируются 4 точки оборудования: три на фазных элементах и одна точка на заземленном элементе конструкции. При помощи одного прибора T-Monitor можно контролировать до 4 групп точек оборудования по 4 в каждой группе. Если число точек контроля температуры оборудования будет больше 16, то система легко расширяется за счет использования дополнительных приборов. Все приборы при этом объединяются в общую систему контроля температурных параметров при помощи интерфейса RS-485.
Состав поставки системы T-Monitor
В состав поставки системы T-Monitor входит:
- Комплект датчиков, включающий в себя до 4 комплексных первичных датчиков измерения температуры марки Т4, контролирующих температуру в 4 точках, подключаемых к измерительному прибору при помощи сигнального кабеля. Каждый температурный датчик смонтирован в стандартном кабельном наконечнике диаметром 8 мм.
- Измерительный прибор марки T-Monitor, к которому может быть подключено до 4 комплектов датчиков температуры марки Т4.
- Программное обеспечение для «привязки» датчиков к объекту контроля, настройки параметров и пороговых значений, передачи информации в систему АСУ-ТП.
Полная маркировка комплекта датчиков Т4 выглядит следующим образом: Т4-0,2/2,0. В этой маркировке первая цифра показывает длину кабеля от датчика до соединительного узла, а вторая – длину общего кабеля от соединительного узла до прибора.
В зависимости от требований Заказчика длины сигнальных кабелей могут быть изменены.
Назначение системы контроля температуры марки T-Monitor
- Непрерывный контроль температуры технологического и электротехнического оборудования в диапазоне от – 40 °С до + 150 °С.
- Контроль превышения заданных порогов измеренной температуры по каждому каналу.
- Аварийная сигнализация о превышении пороговых значений температуры при помощи светодиода на передней панели прибора и встроенного реле, передача информации в систему АСУ-ТП.
Интерфейсы передачи информации
Для передачи информации в систему АСУ-ТП в приборе T-Monitor используется гальванически изолированный интерфейс связи марки RS-485.
В T-Monitor реализован беспроводной интерфейс Bluetooth, благодаря которому можно контролировать температуру при помощи смартфона.
Использование беспроводного интерфейса связи позволяет при помощи смартфона дистанционно настраивать все функции прибора T-Monitor.
Основные характеристики T-Monitor
| Диапазон измерения температуры, °C | от -40 °С до +150 °С, ± 0,1 °С |
| Количество датчиков контроля температуры в одной группе | 3 - 4 |
| Количество подключаемых к T-Monitor групповых комплектов датчиков температуры | от 1 до 4 |
| Контроль порогового уровня температуры по каждому каналу отдельно с общей индикацией | светодиод и реле с выходом «сухой контакт» |
| Максимальная длина кабелей от датчиков до корпуса T-Monitor, м | 10 |
| Максимальная длина кабеля от корпуса T-Monitor до системы АСУ-ТП, м | 1200 |
| Питание от сети, В, AC/DC | 110… 230 |
| Габаритные размеры корпуса, мм | 80 х 85 х 190 |
| Степень защиты встроенной электроники | IP65 |
| Рабочая температура прибора, °C | от -35 до +60 |
